Принцип работы воздушного охлаждения масляного трансформатора

Масляные трансформаторы являются основным трансформаторным оборудованием для электросетей, шахт, добычи нефти и газа и промышленной инфраструктуры. Во время работы трансформатора потери в сердечнике и меди обмотки будут продолжать превращаться в тепло. Если тепло не удастся вовремя отвести, это приведет к ускоренному старению изоляционного масла и перегреву обмоток. В серьезных случаях это напрямую приведет к выходу из строя и отключению оборудования. Масляное воздушное охлаждение (ONAF, принудительное воздушное охлаждение с естественной циркуляцией масла) является основным решением для охлаждения масляных трансформаторов средней и большой мощности. Он учитывает мощность рассеивания тепла, надежность оборудования, удобство эксплуатации и обслуживания и широко используется в различных проектах открытых подстанций.

1. Основной принцип работы масляного воздушного охлаждения (ONAF)

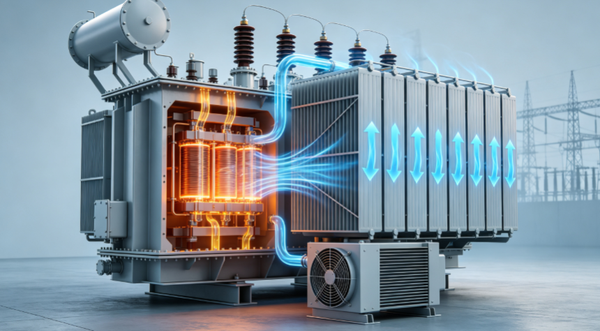

Маслонаполненная система воздушного охлаждения разделена на две основные части: внутренняя естественная циркуляция масла и внешняя принудительная обдувка воздухом для отвода тепла. Он не имеет масляного насоса и использует тепловое расширение и сжатие масла для достижения внутренней циркуляции:

1. Внутреннее поглощение тепла и естественная циркуляция масла.

Сердечник и обмотки трансформатора при работе выделяют тепло, которое передается изолирующему маслу внутри масляного бака; плотность горячего масла уменьшается и всплывает вверх, стекая во внешний радиатор; Плотность холодного масла увеличивается после рассеивания тепла и охлаждения и стекает обратно вниз на дно бака трансформаторного масла, снова отводя тепло железного сердечника и обмоток, полагаясь на разницу температур, чтобы продолжить цикл естественной конвекции масла.

2. Теплообмен с принудительной конвекцией и внешним вентилятором.

Установите осевой вентилятор охлаждения сбоку или под радиатором. Когда температура масла достигает заданного порога, автоматически включается вентилятор, и высокоскоростной поток воздуха непрерывно обдувает поверхность ребер радиатора, отбирая тепло от стенок трубок радиатора и выпуская его в окружающий воздух. После того, как температура масла падает до температуры гистерезиса, вентилятор автоматически останавливается и возвращается в режим масляного самоохлаждения (ONAN) для экономии потребления дополнительной энергии.

Весь цикл продолжает работать, непрерывно отводя тепло, образующееся в результате внутренних потерь трансформатора, во внешний мир и стабильно контролируя температуру обмотки и изоляционного масла в пределах безопасного допустимого диапазона. По сравнению с масляным самоохлаждением эффективность рассеивания тепла при масляном воздушном охлаждении может быть увеличена на 150–200%, а нагрузочная способность может быть увеличена на 20–40% с помощью того же оборудования.

2. Технические преимущества масляного воздушного охлаждения, адаптируемого к сложным условиям работы.

1. Гибкая двухрежимная работа: вентилятор останавливается при небольшой нагрузке и низкой температуре окружающей среды и работает в режиме самоохлаждения; при большой нагрузке и высокой температуре летом вентилятор активируется для принудительного отвода тепла, адаптируясь к климатическим условиям с большой разницей температур днем ​​и ночью, а также большой разницей температур зимой и летом.

2. Структура системы проста, а частота отказов низкая: нет необходимости настраивать масляный насос, что снижает количество отказов вращающихся частей и снижает трудоемкость обслуживания оборудования в альпийских регионах.

3. Специальная оптимизация для экстремально холодных условий: для условий работы при низких температурах логика контроля температуры добавляет низкотемпературную защиту, чтобы избежать термического повреждения сварных швов и уплотнительных прокладок, вызванного внезапным попаданием холодного воздуха в высокотемпературные радиаторы, обеспечивая безопасный запуск зимой.

4. Хорошее экономичное расширение: при том же размере топливного бака можно использовать воздушное охлаждение ONAF для получения более высокой выходной мощности и уменьшения занимаемой площади оборудования. Он подходит для проектов реконструкции промышленных, горнодобывающих и нефтегазовых станций.

3. Общие моменты, на которые следует обратить внимание при эксплуатации

Хотя масляное воздушное охлаждение имеет высокую надежность, при эксплуатации и техническом обслуживании на месте все равно необходимо обращать внимание на:

1. Избегайте засорения ребер радиатора снегом, пылью и мусором, в противном случае эффект рассеивания тепла будет значительно снижен;

2. Регулярно проверяйте двигатель охлаждающего вентилятора и датчик контроля температуры, чтобы убедиться в точности логики запуска и остановки вентилятора;

3. В суровую холодную зиму обратите внимание на низкотемпературный запуск вентилятора, чтобы предотвратить замерзание и конденсацию двигателя, а также его невозможность работы.

4. Маслонаполненный трансформатор с воздушным охлаждением, разработанный нашей компанией для рынков Европы и Азии.

Сочетая стандарты ГОСТ и высокие холодные условия эксплуатации на открытом воздухе в некоторых регионах, наша компания оптимизировала весь технологический процесс изготовления масляных трансформаторов с воздушным охлаждением ОНАФ:

1. Уровень проектирования: тепловое моделирование проверяет площадь радиатора, оптимизирует логику контроля температуры, добавляет функции защиты от низких температур и адаптируется к стандартам реализации в холодном климате;

2. Выбор компонентов: используйте устойчивые к низким температурам охлаждающие вентиляторы, изоляционное масло и уплотнения с широким диапазоном температур для адаптации к чрезвычайно холодной среде зимой;

3. Заводские испытания: каждый продукт проходит полное испытание на повышение температуры для проверки эффективности рассеивания тепла системой воздушного охлаждения и строгого контроля температуры верхнего масла и индикаторов повышения температуры обмотки;

4. Поддержка в эксплуатации и техническом обслуживании. Предоставляйте клиентам локальные рекомендации по эксплуатации и техническому обслуживанию по удалению снега и пыли с радиатора и регулярным проверкам вентиляторов, чтобы помочь клиентам продлить срок службы своего оборудования и снизить риск незапланированных простоев.

Система охлаждения является важной гарантией безопасной эксплуатации масляных трансформаторов. Маслонаполненное решение ONAF с воздушным охлаждением стало предпочтительным решением для охлаждения силовых трансформаторов большой мощности в экстремально холодных условиях благодаря своей высокой надежности, простоте обслуживания и возможности сурового холода и тяжелых нагрузок. Наша компания продолжает разрабатывать трансформаторные технологии, подходящие для альпийских регионов Европы и Азии, поставляя стабильное и надежное оборудование для преобразования энергии для электросетей, промышленности и новых энергетических проектов, а также способствуя безопасной эксплуатации региональной энергетической инфраструктуры.
